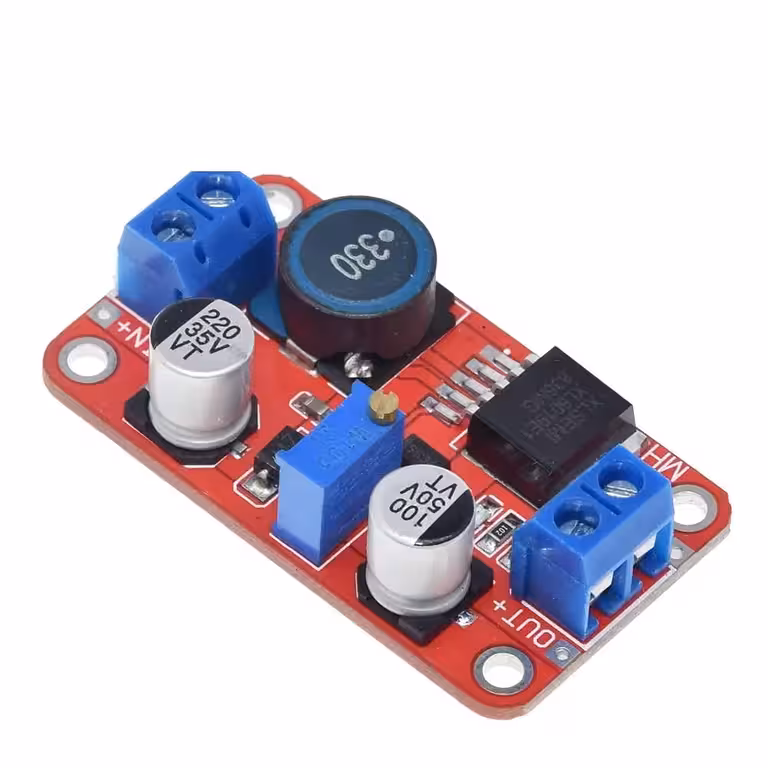

XL6019 Napetostni Pretvornik – Boost Modul DC-DC 3V-35V na 5V-40V
Ta XL6019 modul napetostnega pretvornika je učinkovit DC-DC boost pretvornik, ki se uporablja za povečanje napetosti v različnih elektronskih projektih. Idealno za napajanje elektronskih komponent, LED diod, modulov za polnjenje baterij ali mobilnih naprav, zagotavlja visoko stabilnost in učinkovitost do 94%.
Tehnične specifikacije XL6019 modula
| Vhodna napetost | 3V – 35V (maks. 40V) |
|---|---|
| Izhodna napetost | 5V – 40V (maks. 45V) |
| Maksimalni tok | 5A |
| Učinkovitost | do 94% |
| Frekvenca stikalnega delovanja | 220KHz |
| Izhodni valovi | < 100mV |
| Nastavitev napetosti | ±0,5% |
| Nastavitev obremenitve | ±0,5% |
| Delovna temperatura | -40°C ~ +85°C |

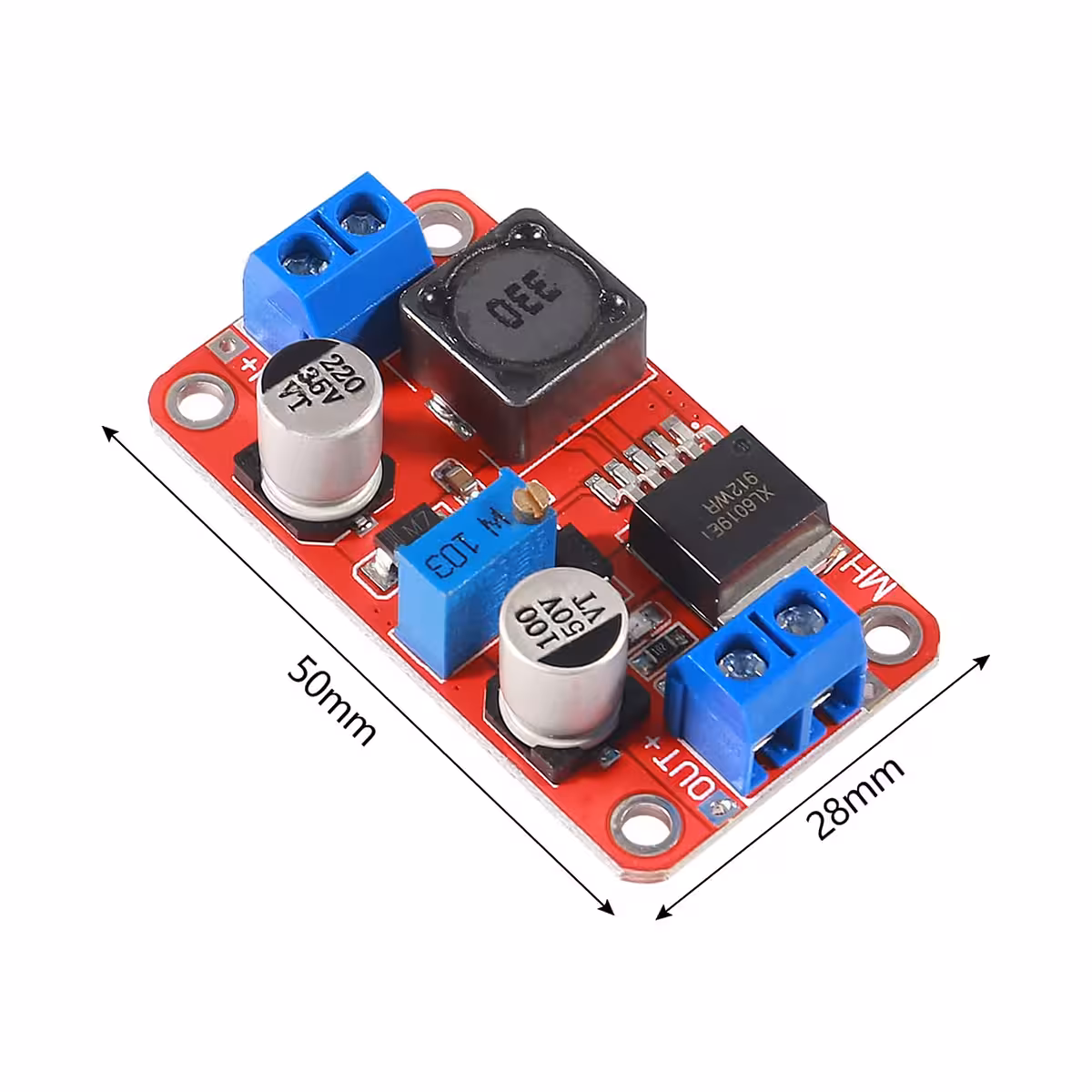

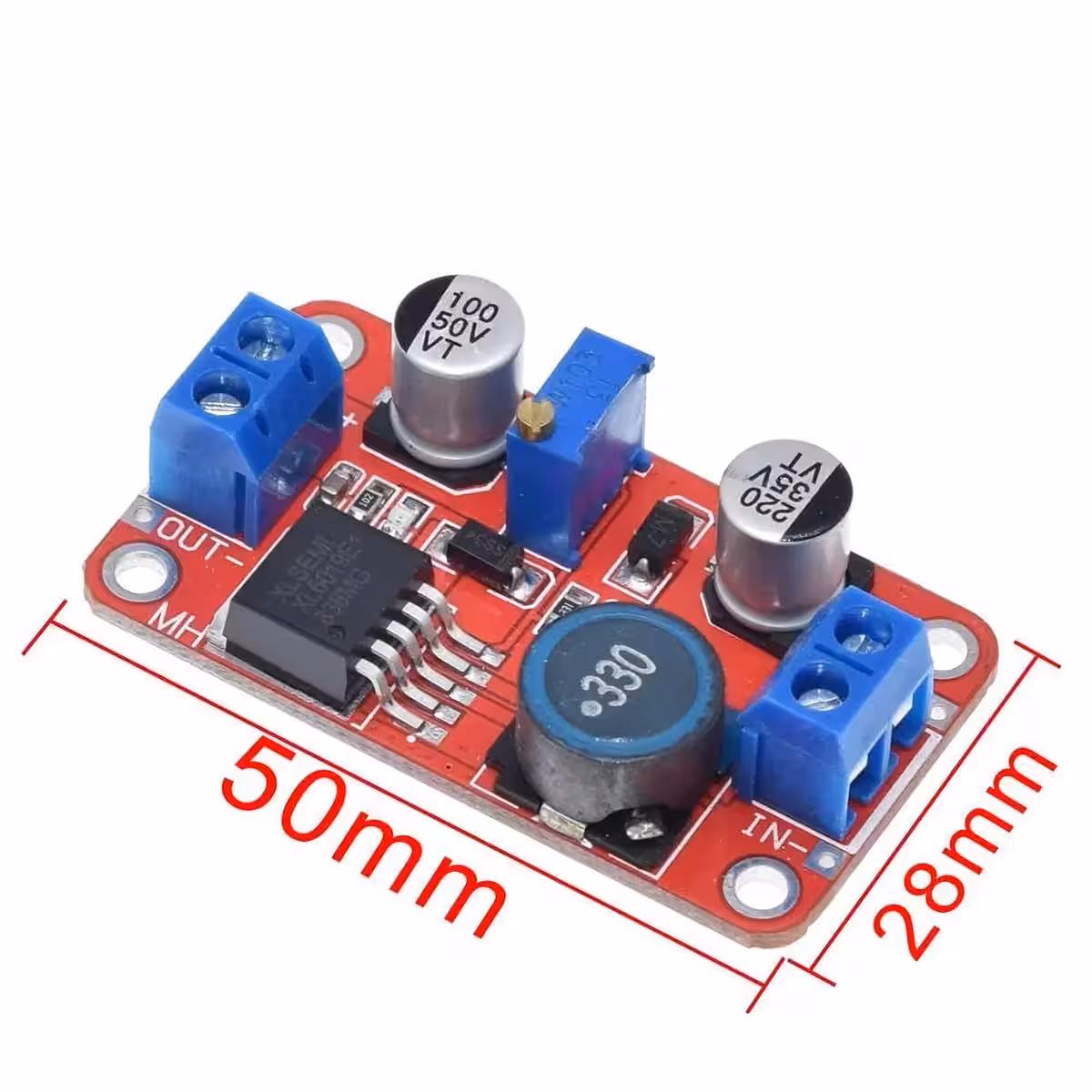

| Dimenzije | 50mm × 28mm × 13mm |
Navodila za uporabo XL6019 boost pretvornika

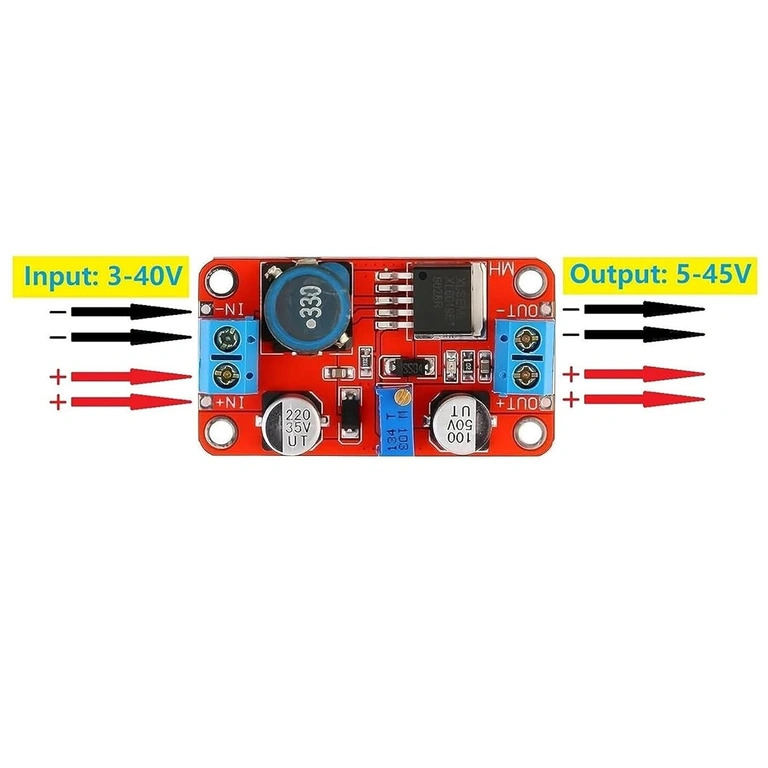

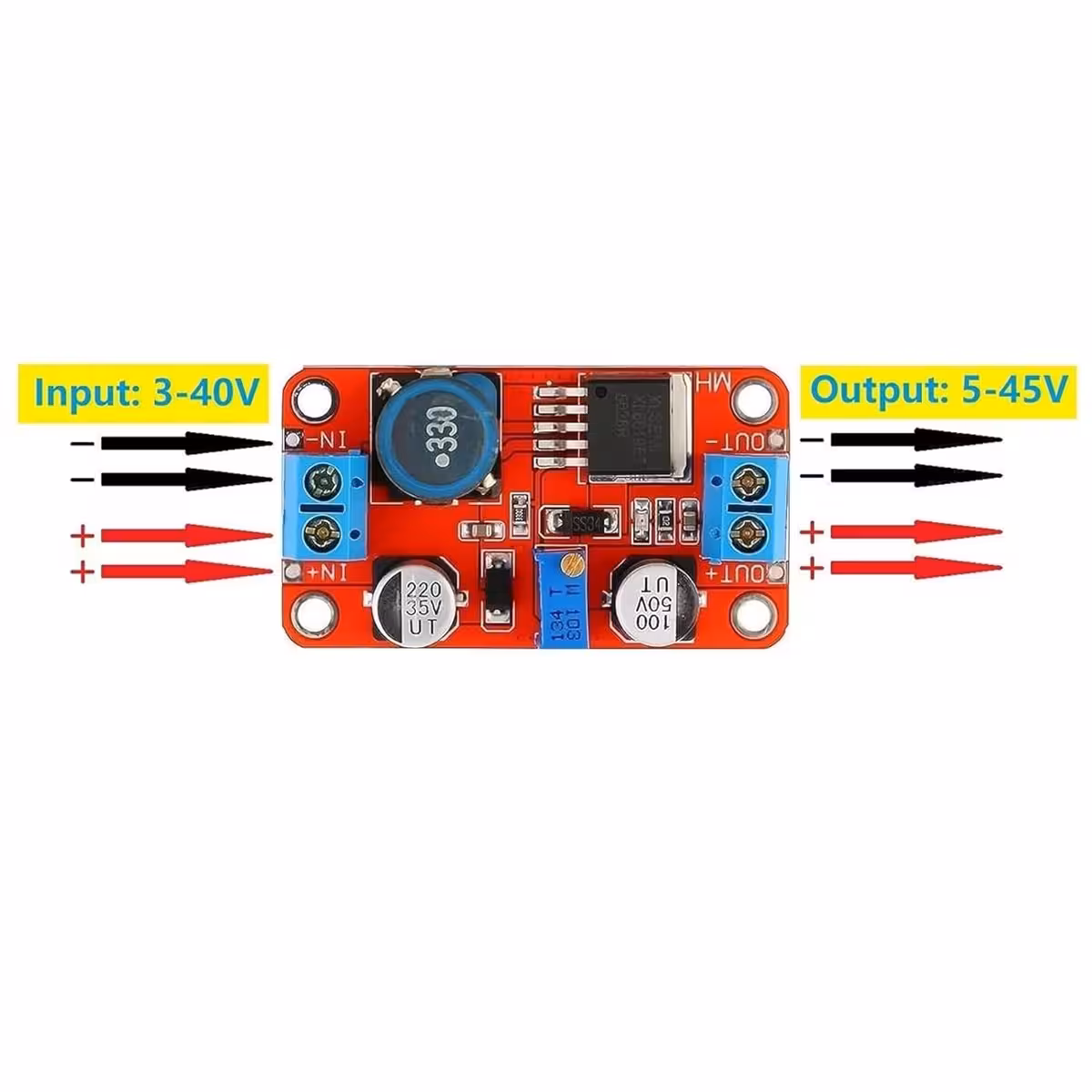

- Povezava: Napajajte modul z DC napetostjo med 3V in 35V. LED indikator bo zasvetil.
- Nastavitev: Nastavite potenciometer, da dosežete želeno izhodno napetost. Priporočena uporaba digitalnega multimetra za natančnost.
Priporočila za pravilno uporabo modula
- Izhodni tok: Za neprekinjeno delovanje omejite tok pod 2,5A. Pri močeh nad 10W uporabite hladilni radiator.
- Razlika napetosti: Zagotovite razliko vsaj 1,5V med vhodom in izhodom za stabilno delovanje.
- Prezračevanje: Uporabljajte modul v dobro prezračenem prostoru za optimalno odvajanje toplote.
Dodatne funkcije in integrirane zaščite
- Zaščita pred prekomernim tokom in temperaturo za večjo varnost.
- Kompakten dizajn z učinkovito integracijo SMD komponent in močnih MOSFET-ov.
- Idealno za mobilne aplikacije, DIY projekte, Arduino, Raspberry Pi, napajanje LED diod, kamere itd.
Priporočene uporabe XL6019 Boost Converter
Ta DC-DC step-up modul je primeren za:
- Polnjenje Li-Ion in Li-Po baterij
- Arduino in Raspberry Pi projekte
- Napajanje 12V / 24V elektronskih modulov
- LED osvetlitev z nastavljivo napetostjo
- Prenosne sisteme s solarnimi paneli
