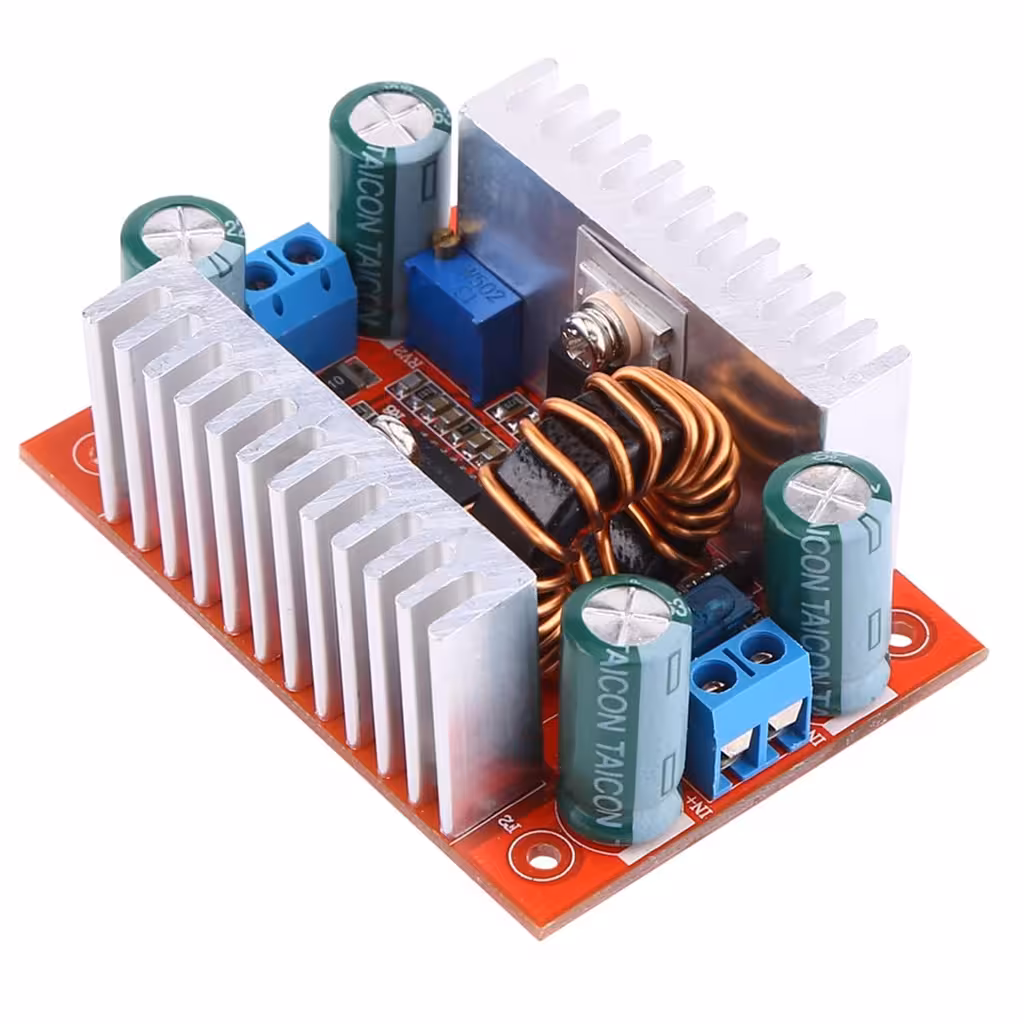

Step-up DC-DC pretvornik 400W 15A – dvig napetosti 8.5V–50V na 10V–60V

DC-DC Step-Up Boost modul 8,5V-50V na 10V-60V

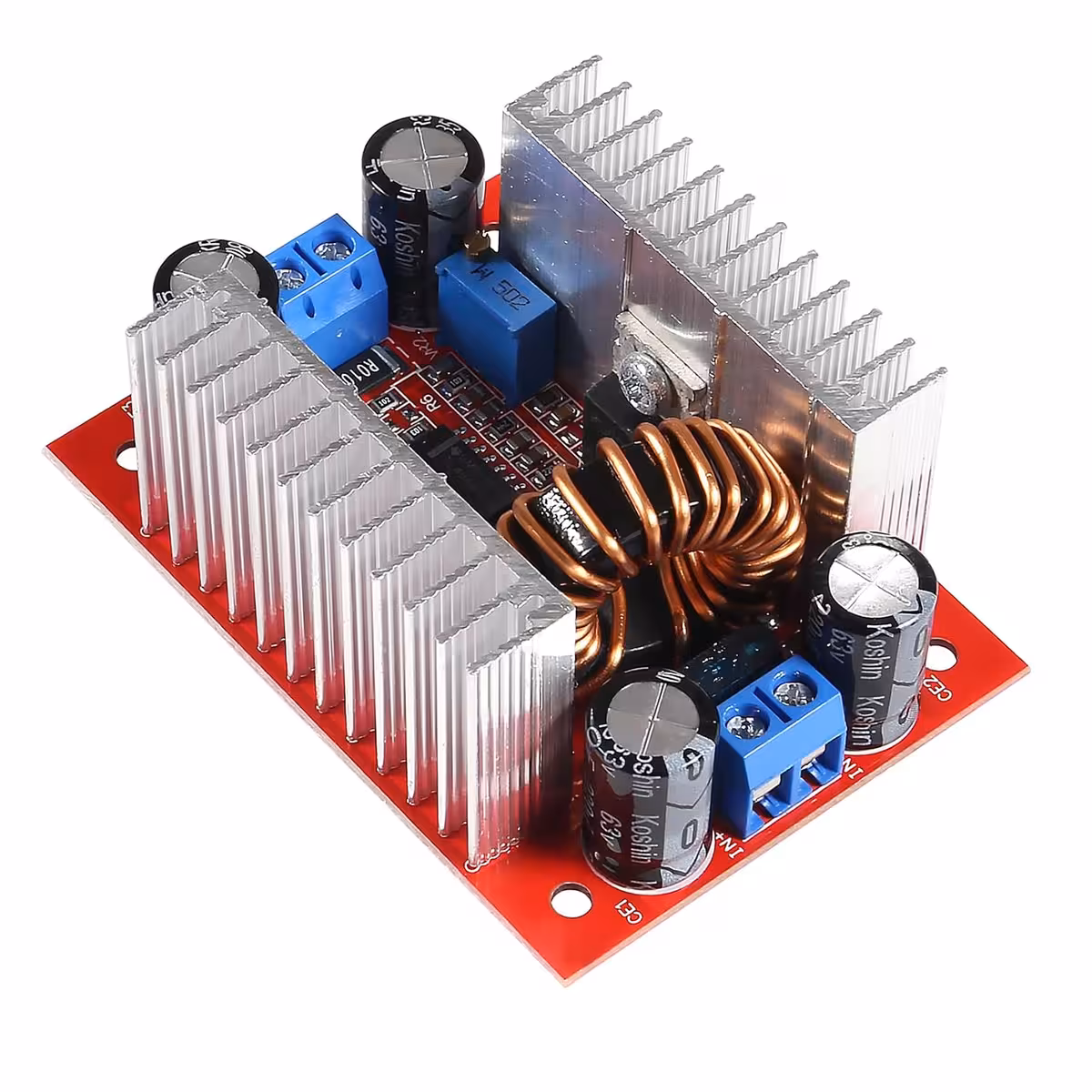

Ta modul za dvig napetosti omogoča učinkovito pretvorbo vhodne napetosti med 8,5V in 50V v nastavljivo izhodno napetost med 10V in 60V. Nastavljanje je enostavno z dvema potenciometroma.

Glavne značilnosti:

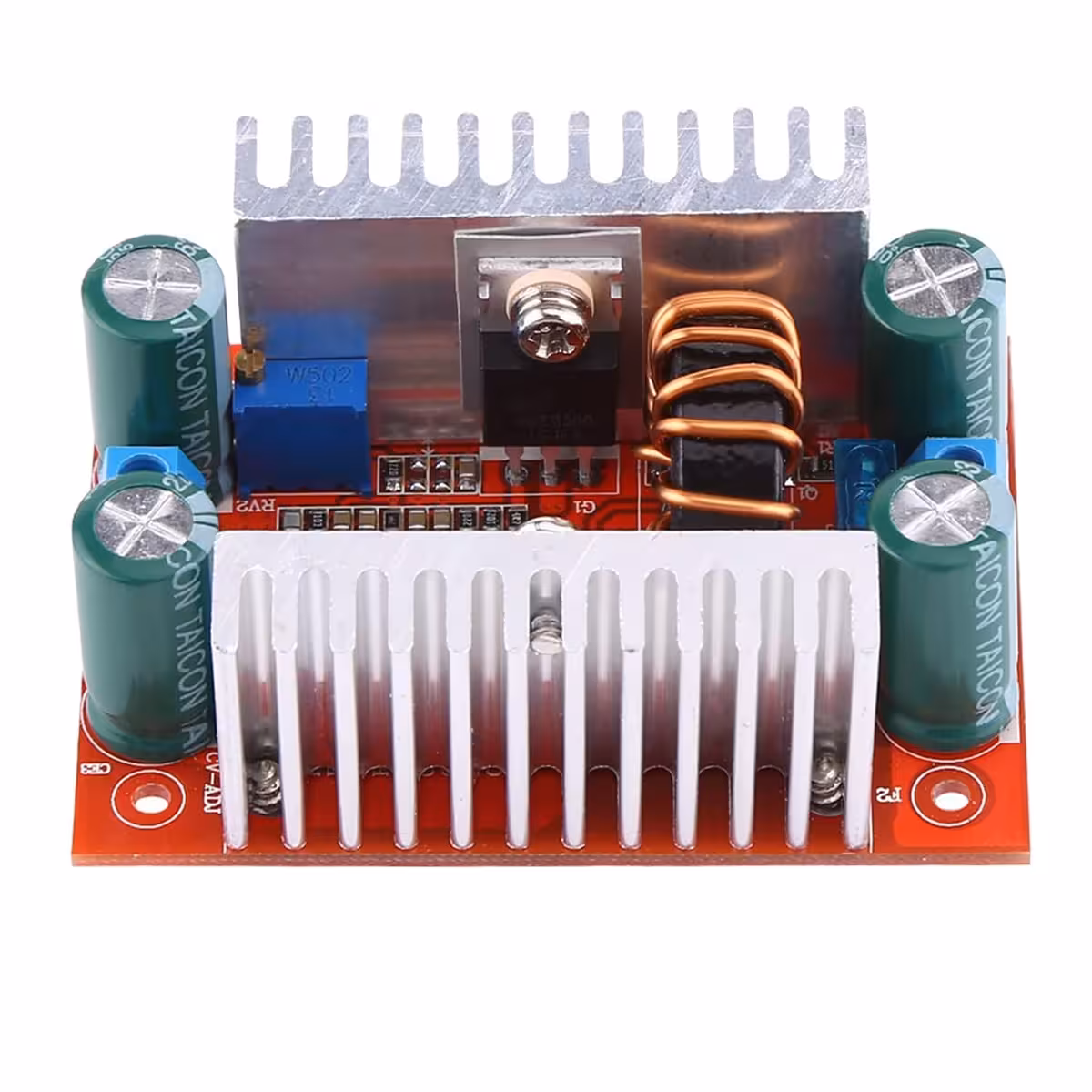

• Vgrajeni hladilniki: zagotavljajo učinkovito odvajanje toplote. Za uporabo pri visokih tokovih je priporočljivo aktivno hlajenje.
• Nastavljiva napetost in tok: preko dveh potenciometrov z uporabo izvijača.
• Maksimalna moč: 400W
• Učinkovitost pretvorbe: do 96%
• Maksimalni vhodni tok: 15A (zahteva aktivno hlajenje pri tokovih nad 8A)
• Maksimalni izhodni tok: 12A, odvisno od napetostne razlike
• Delovna frekvenca: 150kHz
• Vgrajena zaščita: varovalka 15A (združljiva z avtomobilskimi varovalkami)

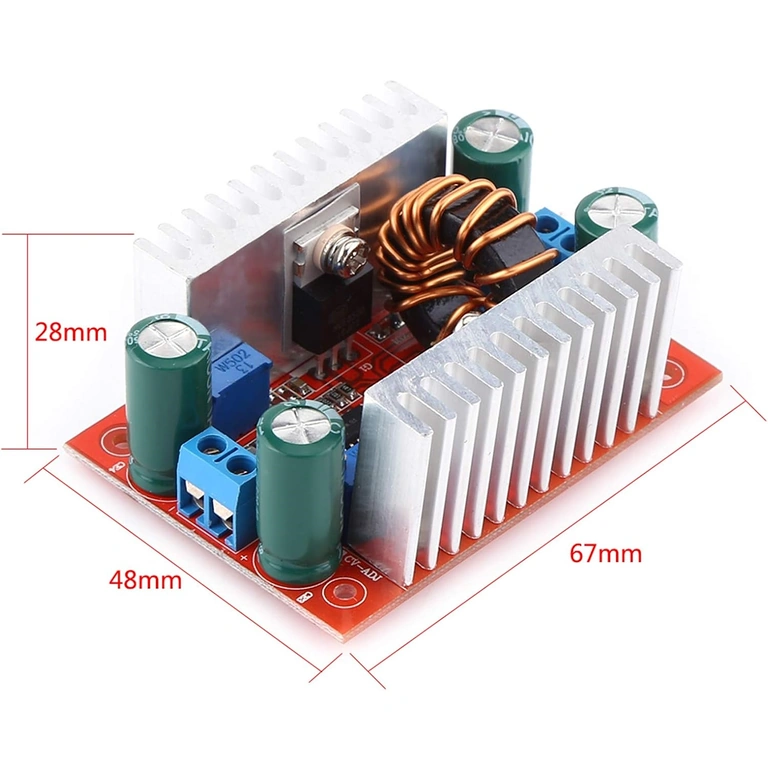

• Dimenzije: 48mm x 67mm x 28mm

Navodila za uporabo:

1. Napajajte modul z 12V.

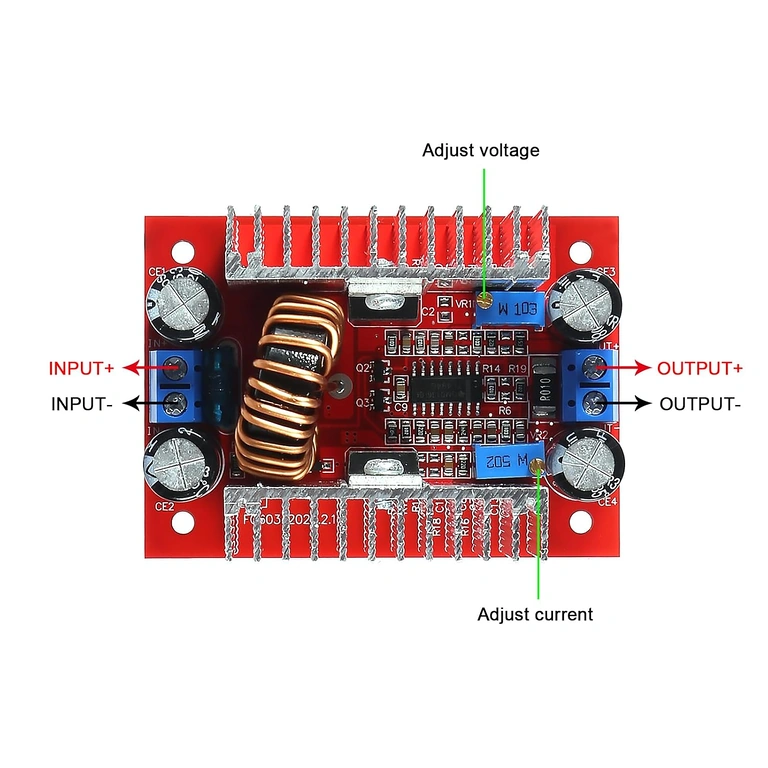

2. Nastavite napetostni potenciometer (desno) in tokovni potenciometer (levo) z izvijačem.
3. Nastavite izhodno napetost z vrtenjem potenciometrov do želene vrednosti.
4. Uporabite multimeter za merjenje toka in izvedite potrebna prilagajanja.

Reševanje pogostih težav:

• Če se izhodna napetost ne spreminja, se prepričajte, da je tokovni potenciometer pravilno nastavljen, preden prilagodite napetost.
