Univerzalni digitalni elektronski termostat 12V W1209 z relejem 20A in temperaturnim senzorjem
Programabilni digitalni termostat W1209 omogoča natančno regulacijo temperature v sistemih s temperaturnim razponom od -50°C do +110°C. Napaja se z 12V DC, uporablja vključen NTC senzor za merjenje temperature in dvojni rele (normalno zaprt / normalno odprt) za krmiljenje.
Idealno za krmiljenje elektromagnetnih ventilov, električnih grelcev, motorjev, kompresorjev, ventilatorjev in drugih naprav. Za večje tokove priporočamo uporabo dodatnega električnega kontaktorja.
Tehnične specifikacije digitalnega termostata W1209:
| Parameter | Vrednost |
|---|---|
| Temperaturni razpon | -50°C do +110°C |
| Združljivost senzorjev | NTC (vključen), PTC |
| Ločljivost | 0,1°C |
| Natančnost merjenja | ±0,1°C |
| Natančnost histereze | 0,1°C |
| Osveževalna frekvenca | 0,5 sekunde |
| Poraba toka | 35 mA – 65 mA |
| Digitalni zaslon | 0,28 inch, 3 decimalke |
| Napajanje | 12V DC |
| Delovna temperatura | -10°C do 60°C, vlažnost 20% – 85% |

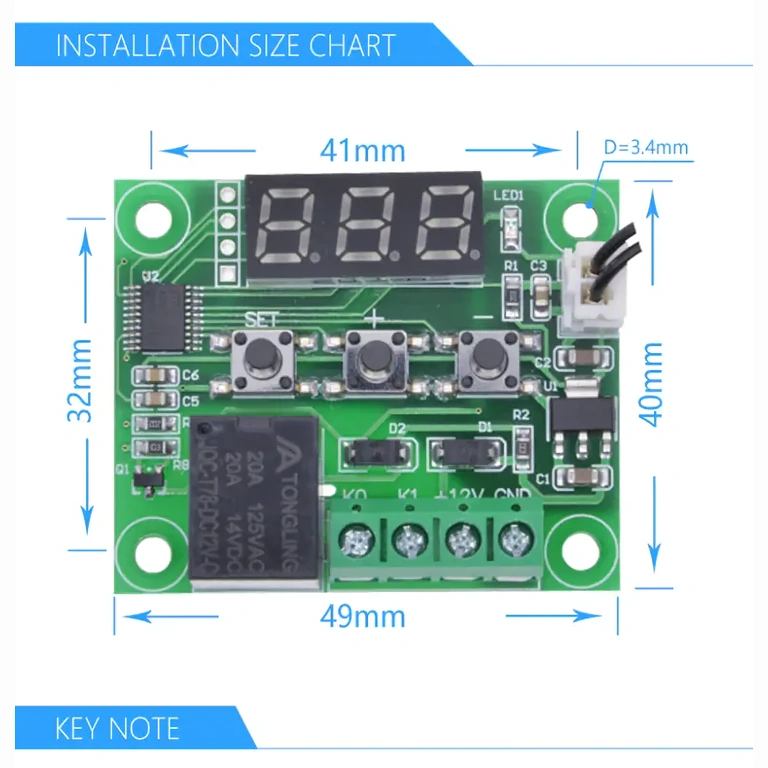

| Dimenzije | 48,5 x 40 mm |
Programabilni parametri in nastavitve:
Termostat omogoča programiranje več parametrov za prilagoditev vaši aplikaciji, kot so način ogrevanja/hlajenja, histereza, temperaturne omejitve, kalibracija senzorja, zamik, alarm in drugo. Nastavitve se izvedejo z držanjem gumba SET 5 sekund.
P0: Način ogrevanja/hlajenja (C/H) – privzeta nastavitev CP1: Histereza (0,1 – 30) – privzeta nastavitev 2
P2: Zgornja temperaturna meja (max 110°C) – privzeto 110
P3: Spodnja temperaturna meja (min -50°C) – privzeto -50
P4: Kalibracija senzorja (-7°C do +7°C) – privzeto 0
P5: Zamik med pragom in relejem (0-600 s) – privzeto 0
P6: Alarm visoke temperature (0-110°C) – privzeto OFF
Ponastavitev na tovarniške nastavitve se izvede z istočasnim pritiskom na gumba „+“ in „-“.
POMEMBNA OPOZORILA:
- Ločite kabli senzorja od napetostnih in tokovnih povezav.
- Ne presezite največjega dovoljene toka releja (20A). Za večje obremenitve uporabite zunanji kontaktor.
- Senzor namestite z žarnico navzgor, stran od zračnih tokov ali ventilatorjev, za pravilno merjenje.
Primeri uporabe:
Krmiljenje električnih grelcev, elektromagnetnih ventilov, hladilnih kompresorjev, ventilatorjev, nadzornih in alarmnih sistemov, osvetlitve ter drugih električnih naprav, ki zahtevajo natančno regulacijo temperature.
